E-KATALOGBilyalı değirmen ince öğütme devrelerinde kullanılan öğütücü malzemesi bilya olan değirmenlerdir. Yaş ve kuru olarak çalıştırılabilir. Beslenen ürünün tane boyutu 9mm ile 1 mm arasında olabilir. Değirmen ve bilya ölçüleri ile orantılı olarak 600 ile 3 mikron arasında nihai ürün elde edilebilir.
Değirmende öğütücü bilyeler küresel, silindirik veya konik şekilli çelik döküm ya da başka aşınmaya dayanıklı bir malzemeden üretilir.
Bilyalı değirmenlerin iç astarında çelik, kauçuk veya seramik plakalar kullanılır. Bu plakalardan kauçuk plakalar, sadece yaş öğütme sistemi ile çalışan değirmenlerde kullanılır. Seramik plakalar, kuru sistemlerde ve öğütülen malzeme içerisinde demir ve demir bileşeni olmayan durumlarda kullanılmaya uygundur. Çelik plakalar ise kuru ve yaş sistemlerin her ikisinde de kullanılabilir.
| MODEL | Gövde Çapı (mm) | Gövde Boyu (mm) | Gövde Hacmi (~m³) | Besleme Büyüklüğü (mm) | Motor Gücü (kW) | Çıkış Büyüklüğü (mm) | Kapasite (ton/saat) |
| KBD.1203 | Ø1200 | 3000 | 3 | 0-10 | 45 | 0.075 – 0.4 | 1.5 – 5 |
| KBD.1603 | Ø1600 | 3000 | 6 | 0-10 | 90 | 0.075 – 0.5 | 3 – 6 |
| KBD.1804 | Ø1800 | 4000 | 10 | 0-10 | 150 | 0.075 – 0.6 | 4 – 10 |
| KBD.1806 | Ø1800 | 6000 | 15 | 0-10 | 220 | 0.075 – 0.7 | 6 – 15 |
| KBD.2204 | Ø2200 | 4000 | 15 | 0-10 | 280 | 0.075 – 0.8 | 9 – 20 |
| KBD.2206 | Ø2200 | 6000 | 22 | 0-10 | 320 | 0.075 – 0.9 | 14 – 30 |
| KBD.2406 | Ø2400 | 6000 | 27 | 0-10 | 360 | 0.075 – 0.10 | 8.5 – 60 |

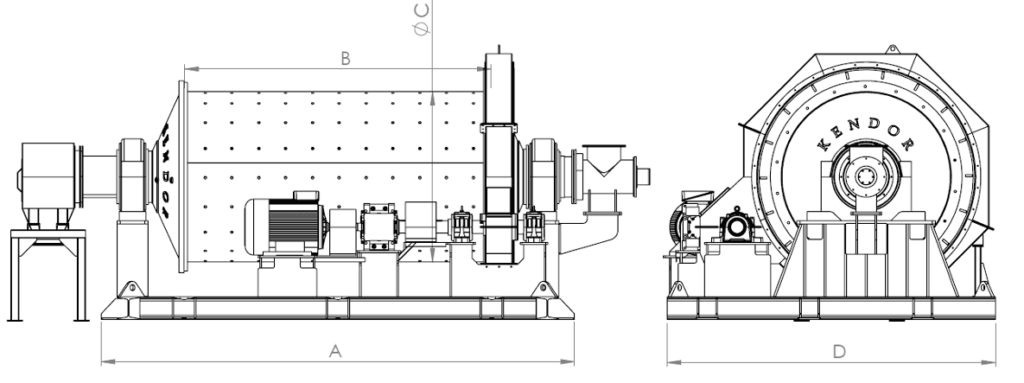

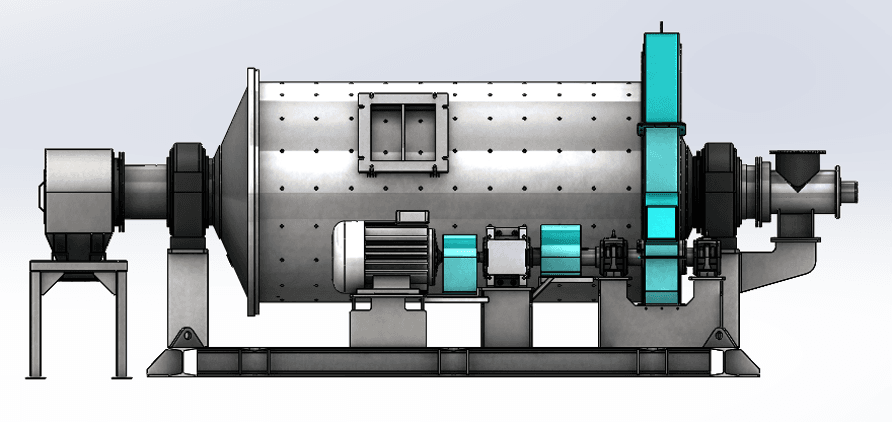

| MODEL | A (mm) | B (mm) | C (mm) | D (mm) |
| KBD.1203 | 4000 | 3000 | Ø1200 | 2400 |
| KBD.1603 | 4600 | 3000 | Ø1600 | 3200 |
| KBD.1804 | 5600 | 4000 | Ø1800 | 3600 |
| KBD.1806 | 7600 | 6000 | Ø1800 | 3600 |
| KBD.2204 | 6000 | 4000 | Ø2200 | 4200 |
| KBD.2206 | 8000 | 6000 | Ø2200 | 4200 |
| KBD.2406 | 8000 | 6000 | Ø2400 | 4800 |

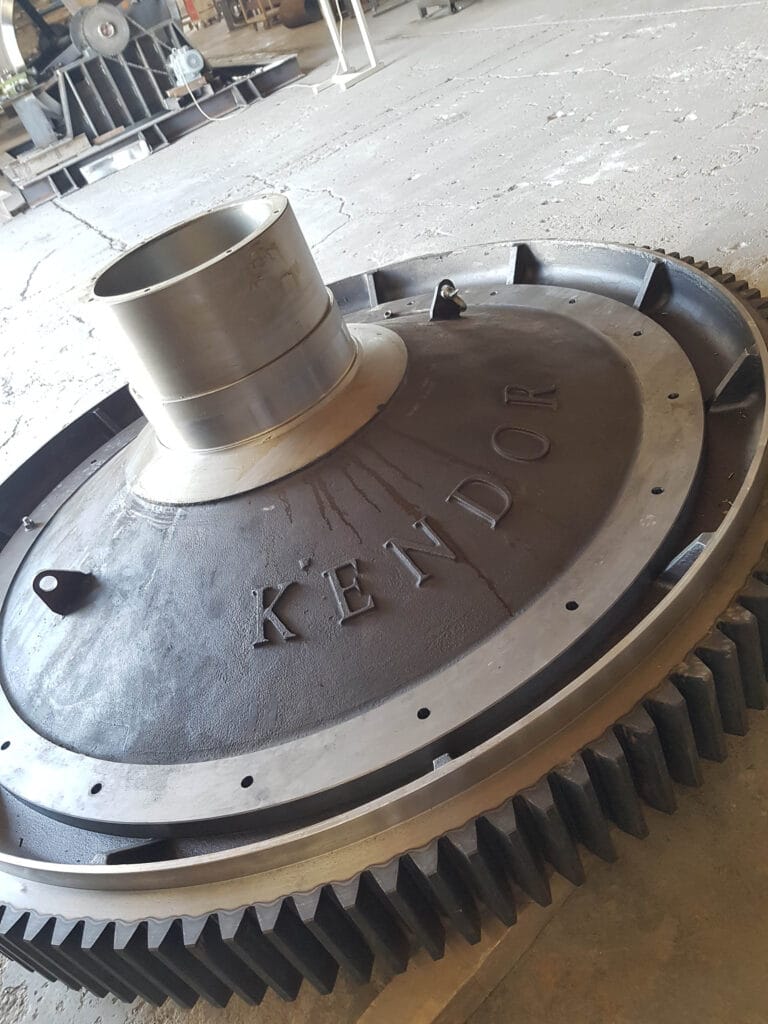

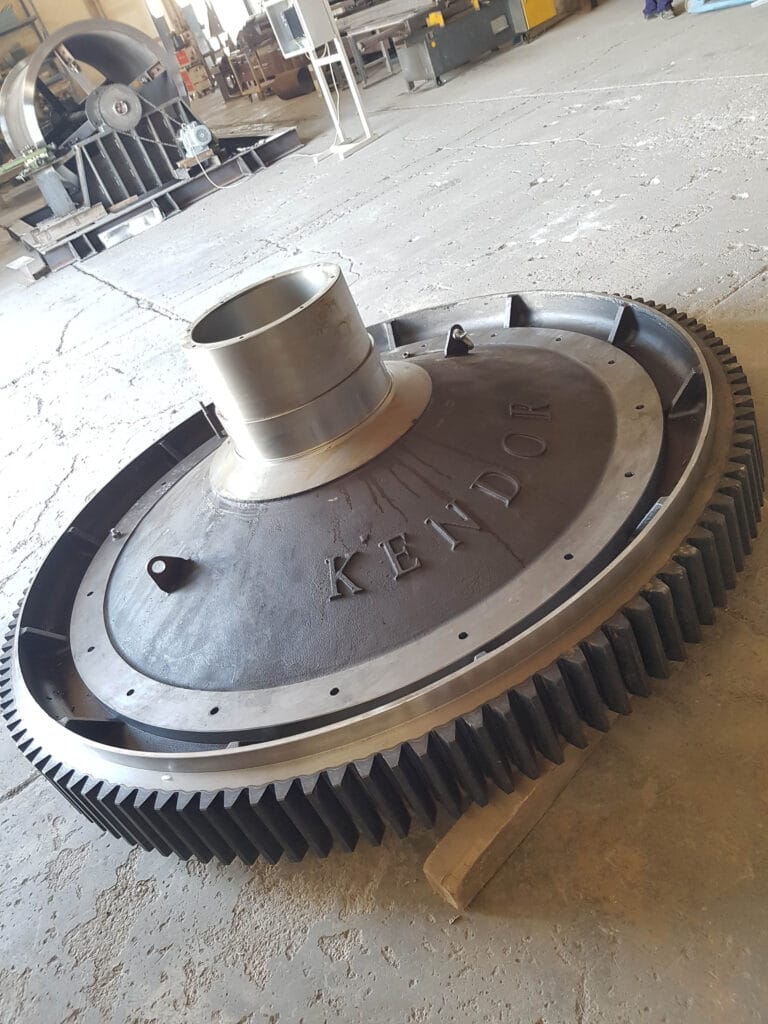

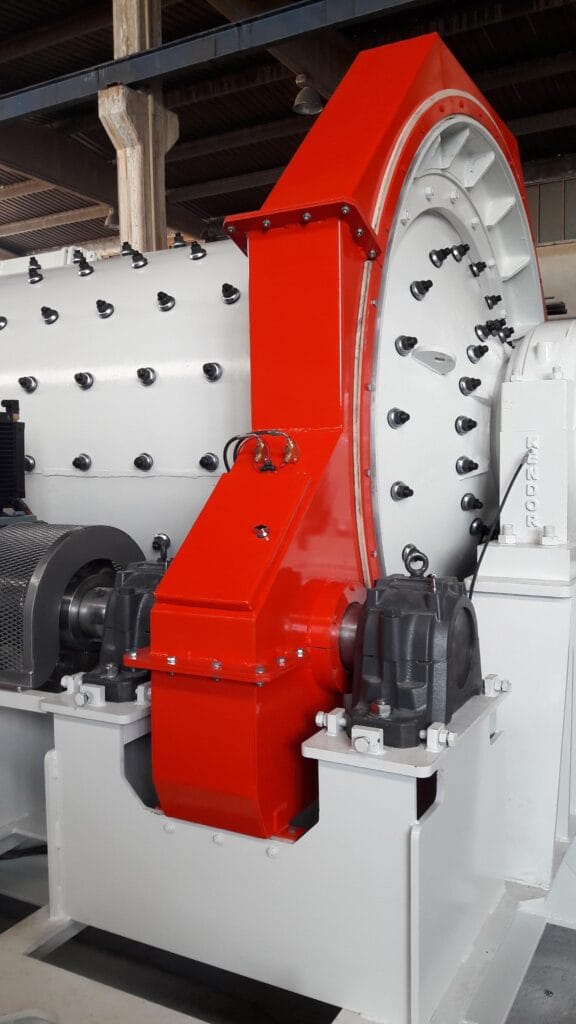

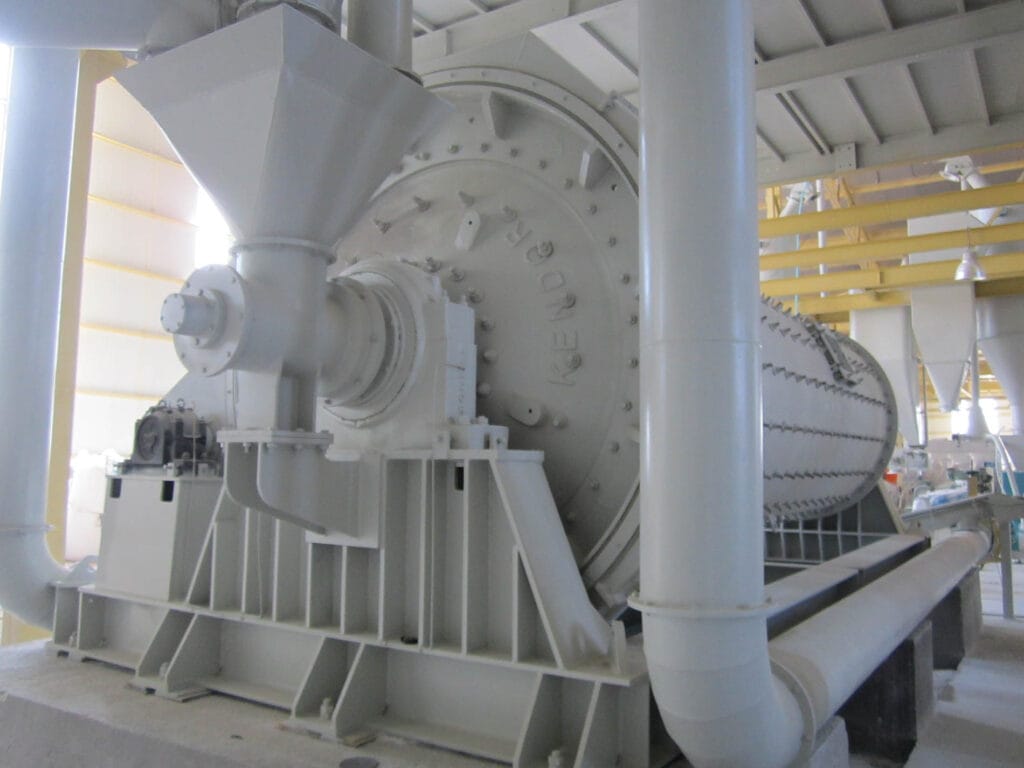

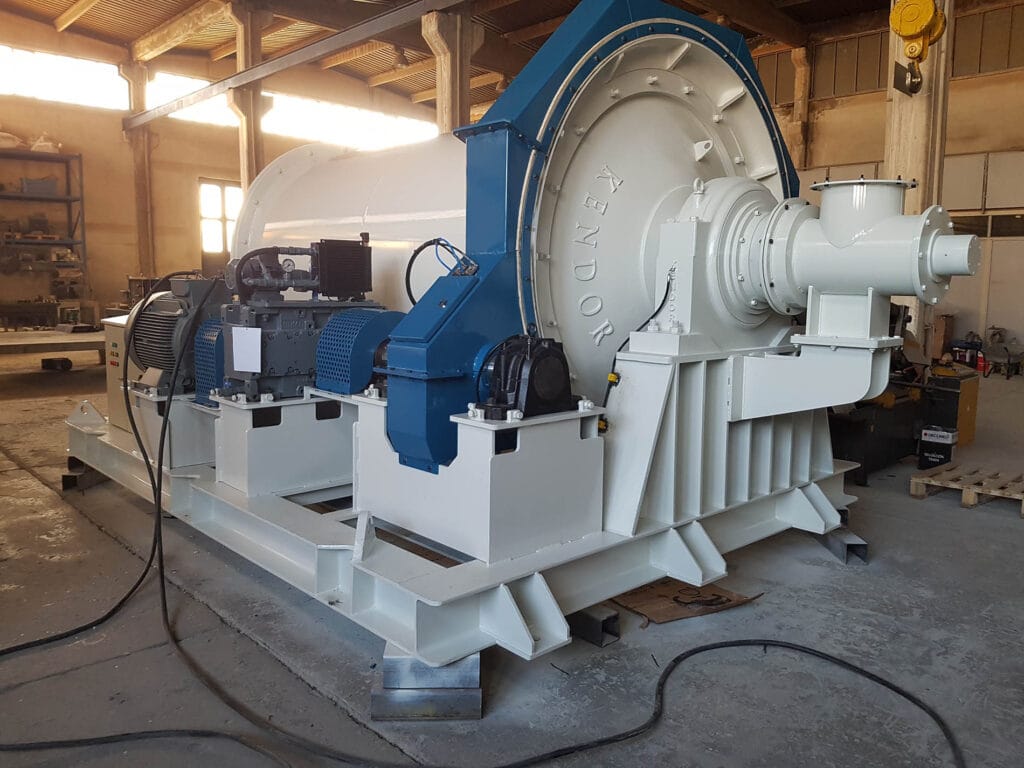

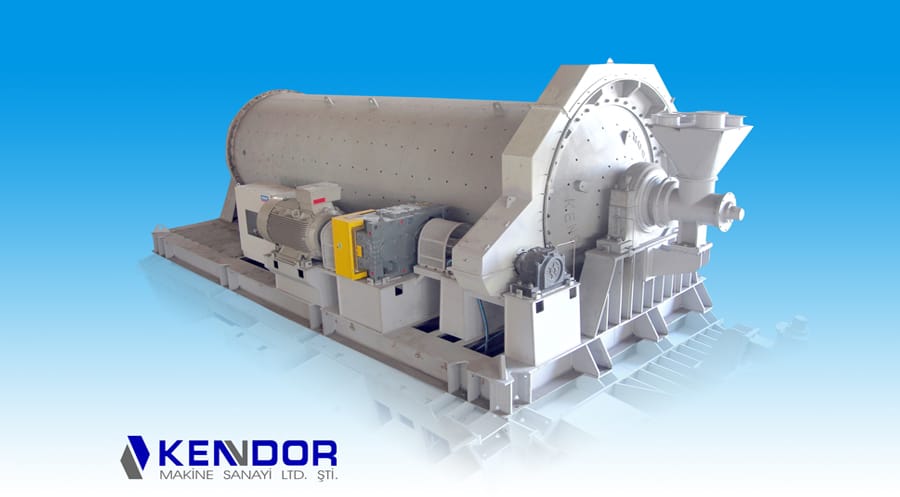

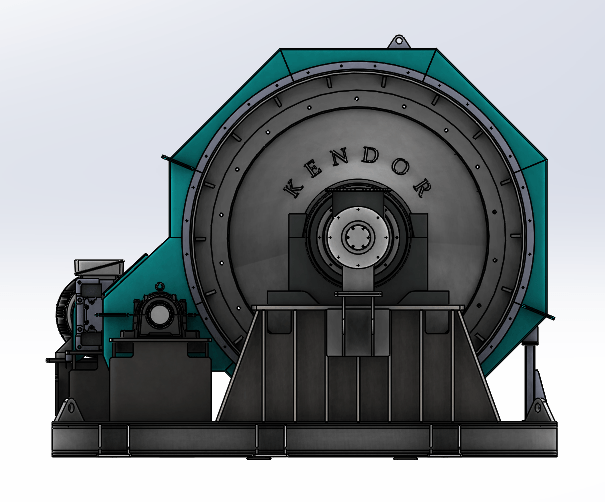

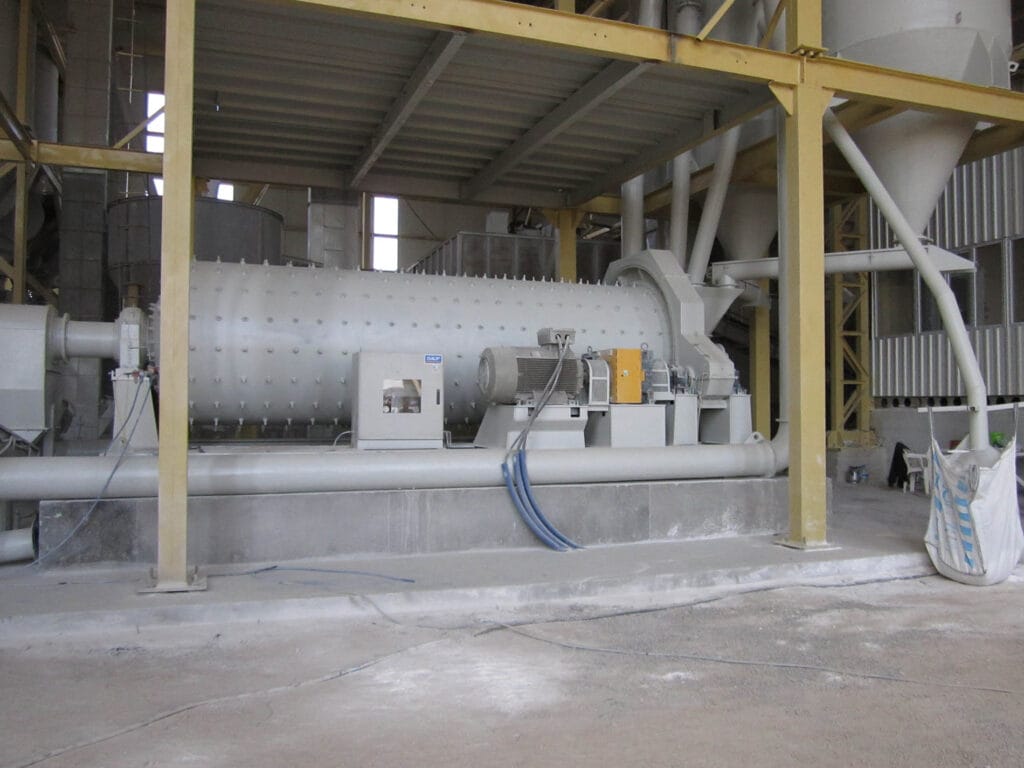

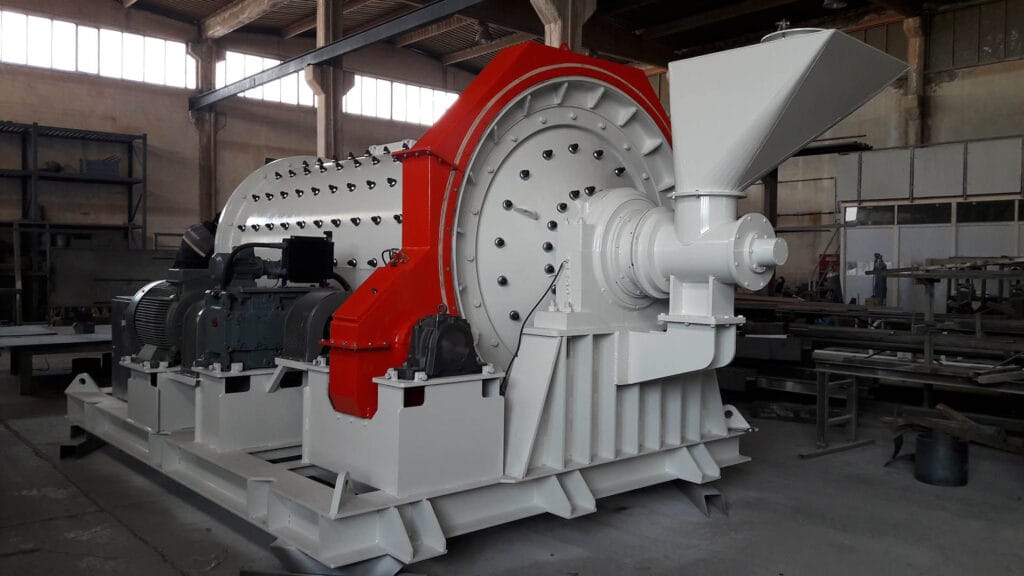

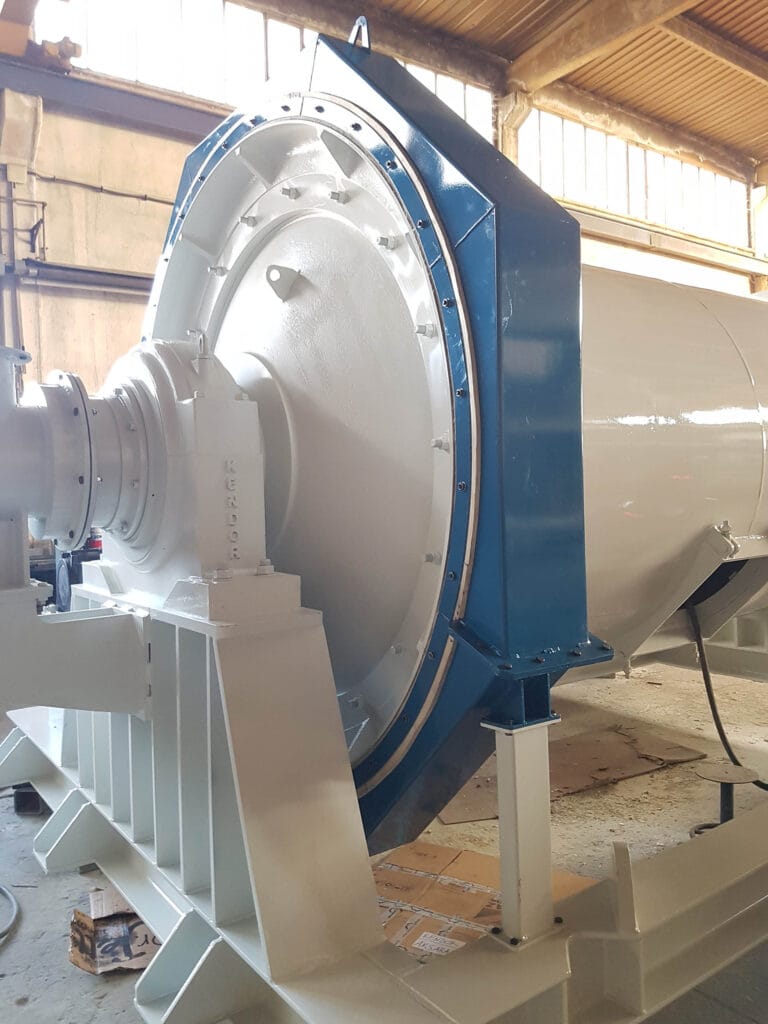

Ürün resimleri
